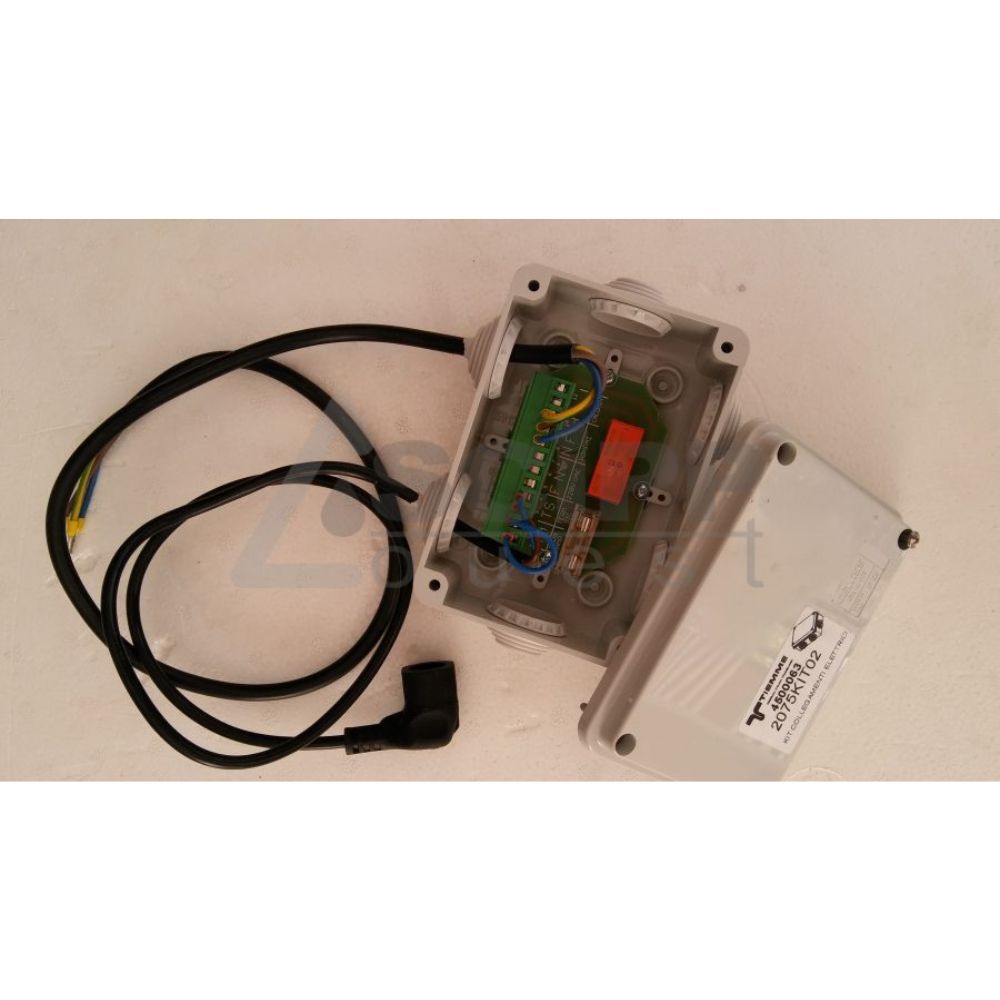

Kit de branchements électriques pour groupe de mélange

Un groupe de mélange est une unité qui mélange l’eau chaude de la chaudière avec l’eau de retour plus froide du circuit de chauffage pour obtenir la température de départ souhaitée dans le système de chauffage par le sol ou d’autres applications de chauffage.

L’utilisation d’un Kit de branchements électriques pour groupe de mélange :

un Kit de branchements électriques pour groupe de mélange est important pour le bon fonctionnement et le contrôle efficace des systèmes de chauffage, en particulier dans les installations de chauffage par le sol, assurant un confort optimal et une efficacité énergétique.

Caractéristiques Techniques :

• Alimentation électrique :
  • Tension d’alimentation : Généralement 230V AC.
  • Fréquence : 50/60 Hz.
  • Consommation d’énergie : Variable selon les composants inclus (thermostat, contrôleurs, etc.).
• Thermostat :
  • Type : Programmable ou non-programmable.
  • Plage de réglage de température : Typiquement entre 5°C et 35°C.
  • Précision : ±1°C.
• Capteurs de température :
  • Type : NTC (Negative Temperature Coefficient) ou PT1000.
  • Plage de mesure : Généralement de 0°C à 90°C.
  • Précision : Variable, généralement autour de ±0.5°C à ±1°C.
• Contrôleurs électroniques :
  • Fonctions : Régulation de la température, contrôle des pompes et des vannes.
  • Interface utilisateur : Écran LCD ou LED pour la visualisation des paramètres.
  • Connexions : Bornes à vis ou connecteurs rapides.
• Relais :
  • Type : Électromécanique ou électronique (solid state).
  • Capacité de commutation : Variable, typiquement 16A à 230V AC.
• Câblage :
  • Longueur : Variable selon le kit, généralement entre 1 et 5 mètres.
  • Type de câbles : Multi-brins avec isolation PVC ou silicone.
  • Sections : Typiquement 0.75 mm² à 1.5 mm².
• Connecteurs :
  • Types : Connecteurs à vis, connecteurs rapides, ou bornes de connexion.
  • Matériau : Cuivre avec revêtement étamé pour une meilleure conductivité et résistance à la corrosion.
• Boîte de jonction :
  • Matériau : Plastique ABS ou polycarbonate résistant aux chocs.
  • Indice de protection : IP44 à IP65 (protégé contre la poussière et les projections d’eau).
  • Dimensions : Variable selon le modèle, souvent compact pour une installation facile.

Caractéristiques Fonctionnelles :

• Régulation de la température :
  • Maintien précis de la température de l’eau mélangée.
  • Ajustement automatique en fonction des conditions ambiantes et de la demande de chauffage.
• Sécurité :
  • Protection contre la surchauffe avec des coupures automatiques en cas de dépassement de température.
  • Alarme visuelle ou sonore en cas de dysfonctionnement.
• Facilité d’installation :
  • Kit prêt à l’emploi avec des instructions claires.
  • Composants prémontés et câblés pour une installation rapide.
  • Supports de montage inclus pour fixer les contrôleurs et la boîte de jonction.
• Compatibilité :
  • Compatible avec différents types de groupes de mélange et systèmes de chauffage par le sol.
  • Intégration possible avec des systèmes de domotique pour un contrôle centralisé.
• Efficacité énergétique :
  • Optimisation de la consommation d’énergie grâce à un contrôle précis de la température.
  • Réduction des cycles de marche/arrêt des pompes et des vannes pour une plus grande durabilité des composants.

Applications :

• Chauffage par le sol : Contrôle précis de la température pour un confort optimal.
• Systèmes de chauffage central : Amélioration de l’efficacité et de la régulation de la température.
• Climatisation : Gestion de la température de l’eau de refroidissement pour les systèmes HVAC.
